MMS 1300 رأس الماء (خط مزدوج) DN 10 - DN 50

MMS 1300 رأس الماء (خط مزدوج) DN 10 - DN 50

Whatsapp Sipariş

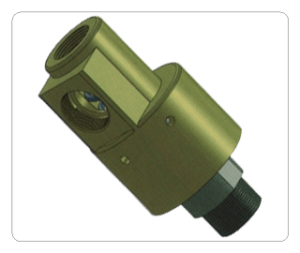

MMS 1300 SERİSİ GENEL MAKSATLI DÖNER BAĞLANTI ELEMANI (SU, HAVA, BUHAR, HİDROLİK, VAKUM)

Tek Hatlı ve Çift Hatlı Tasarım Kendinden Destekli ( Rulmanlı )
Basınç Dengeli Sızdırmazlık
Dövme Pirinç Gövde
Gövde Üzerinde Sızıntı Deliği
Paslanmaz Çelik Şaft
Kolay Yedek Parça Temini

Çift Geçişli Döner Bağlantı Elemanları Giriş ve Çıkış hatları merdanenin tek tarafında olan uygulamalar için kullanılır. Ek bir destek olmaksızın iç sifon borusunun uzunluğu 4X D2  uzunluğunu geçmemelidir.

ÇALIŞMA LİMİTLERİ   SIZDIRMAZLIK GRUPLARI DİŞ TİPLERİ
Maksimum Su Basıncı 50 Bar Karbon + Seramik BSPP Whitworth Paralel Düz Boru Diş
Maksimum Su Sıcaklığı 150° Karbon + Sic BSPT Whitworth Konik Boru Diş
Maksimum Buhar Basıncı 9 Bar Sic + Sic NPT Amerikan Konik Boru Diş
Maksimum Buhar Sıcaklığı 150°
Maksimum Devir 3500 devir/dk





DN A B K O SIZD. ELM
KARBON
SERAMİK		 SIZD. ELM
KARBON
SİC		 SIZD. ELM
SİC
SİC		 C R D2 E F G H J U M N P S
 10 3/8     RH 3/8 1/4 1/4  1310-037-101 1310-037-201  1310-037-301 45 100 124 26 16 10 22 64 1,5 18 36 M6 8
3/8     LH 1310-037-102 1310-037-202 1310-037-302
15 1/2     RH 1/2 3/8 3/8 1310-050-101 1310-050-201 1310-050-301 57 119 147 35 19 13 30 79 1,5 18 40 1/8 8
1/2     LH 1310-050-102 1310-050-202 1310-050-302
20 3/4     RH  3/4 1/2 1/2  1310-075-101  1310-075-201  1310-075-301 73 136 171 34 19 18 36 95 2,0 26 46 1/4 12
 3/4     LH  1310-075-102  1310-075-202  1310-075-302
3/4     FLANŞLI  1310-075-103  1310-075-203  1310-075-303
25 1     RH 1 3/4 1/2 1310-100-101 1310-100-201 1310-100-301 83 163 200 42 22 25 36 108 2,0 28 59 3/8 12
1     LH 1310-100-102 1310-100-202 1310-100-302
1     FLANŞLI 1310-100-301 1310-100-302 1310-100-303
32 1 1/4     RH 1 1/4 1 3/4 1310-125-101 1310-125-201 1310-125-301 91 189 234 54 28 32 46 119 2,0 35 72 1/2 14
1 1/4     LH 1310-125-201 1310-125-202 1310-125-203
1 1/4     FLANŞLI 1310-125-301 1310-125-302 1310-125-303
40 1 1/2     RH 1 1/2 1 1/4 3/4 1310-150-101 1310-150-201 1310-150-301 108 228 270 72 29 38 55 149 2,0 38 76 3/4 16
1 1/2     LH 1310-150-102 1310-150-202 1310-150-302
1 1/2 FLANŞLI 1310-150-301 1310-150-302 1310-150-303
50 2     RH 2 1 1/2 1 1/4 1310-200-101 1310-200-201 1310-200-301 118 248 312 65 29 48 60 165 2,5 45 96 1 26
2     LH 1310-200-201 1310-200-202 1310-200-302
2     FLANŞLI 1310-200-301 1310-200-302 1310-200-303
